多功能會議室方案(會議廳視頻會議廳報告廳學術討論廳培訓廳)

一、多功能會議室系統概述
　　多功能會議室以其功能的多樣性（如：會議廳，視頻會議廳，報告廳，學術討論廳，培訓廳等），特別適合我國國情需要，并在這幾年的時間得到迅速普及應用。在初期的建設投入上可能要高於單一功能的投資建設，并且從技術的角度上來看，對系統在設計和施工上都有一定的技術復雜度，尤其對用戶方的使用也有一定的技術要求，這就需要一種技術來綜合管理不同功能的A/V設備使其相互協調的工作，這種技術就是中央控制技術。

二、用戶需求
　　整個系統要高效率的完成會議室任務，結合各個系統，充分發揮各個系統的功能，實現現代化的會議、教學、培訓、學術討論。
（一）多媒體顯示系統：
　　多媒體顯示系統由高亮度、高分辨率的液晶投影機和電動屏幕構成；完成對各種圖文信息的大屏幕顯示。由於會議室面積較大，為了各個位置的人都能夠更清楚的觀看，整個系統設計了2套投影機顯示系統。
（二）A/V系統：

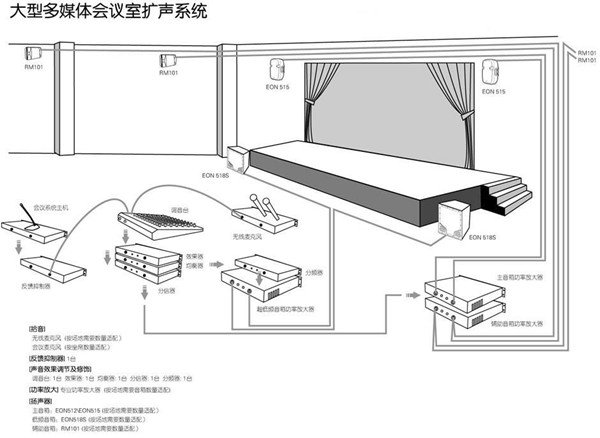

　　A/V系統由4臺計算機、攝像機、DVD、VCR（錄像機）、MD機、實物展臺、調音臺、話筒、功放、音箱、數字硬盤錄像機等A/V設備構成。完成對各種圖文信息（包括各種軟體的使用、DVD/CD碟片、錄像帶、各種實物、聲音）的播放功能；實現多功能廳的現場擴音、播音，配合大屏幕投影系統，提供優良的視聽效果。并且通過數字硬盤錄像機，能夠將整個過程記錄在硬盤錄像機中。
（三）會議室環境系統：
　　會議室環境系統由會議室的燈光（包括白熾燈、日光燈）、窗簾等設備構成；完成對整個會議室環境、氣氛的改變，以自動適應當前的需要；譬如播放DVD時，燈光會自動變暗，窗簾自動關閉。
（四）智能型多媒體中央控制系統：
　　采用目前國內檔次最高、技術最成熟、功能最齊全，用途最廣的XW（訊維）中央控制系統，實現多媒體電教室各種電子設備的集中控制。
·要求操作簡單、人性化、智能化；
·要求整個系統可靠性高；
·盡量多的體現出各種設備的卓越功能，讓所有設備工作在最佳狀態，發揮設備的最大功效；
·能夠控制DVD、錄像機、MD 進行播放、停止、暫停等功能；
·能夠控制投影機，進行開/關機、輸入切換等功能，并能夠控制電動吊架、屏幕，實現上升、停
　　　　　止、下降等功能；
·能夠控制實物展臺進行放大、縮小等功能；
·能夠控制音量，進行音量大小的調節功能；
·能夠控制A/V矩陣、VGA矩陣，實現音視頻、VGA信號自動切換控制功能；
·能夠控制房間的燈光和窗簾，自動適應當前的需要。
（五）多功能會議室設備清單：
整個系統的設備清單（含控制方式分析）如下：

三、產品清單
1、根據上述情況，列出XW訊維中央控制設備清單及說明：

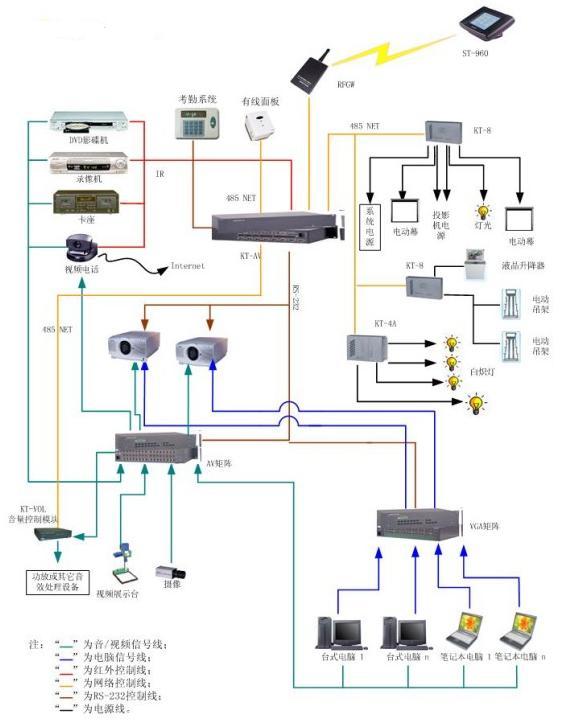

四、多功能會議室系統示意圖


五、功能描述
通過安裝以上訊維中央控制系統，能夠輕松的實現智能化、人性化的控制：
1、多媒體顯示系統的控制：
·通過主機後的RS232串口，控制投影機的所有功能，如開/關機、對視頻圖像、計算機圖像的切換等；并且能夠自動實現關聯動作，如關閉系統時，自動將投影機關閉；
·通過XW-8（8路強電繼電器），控制電動吊架和屏幕的上升、下降、停止；并且能夠自動實現關聯動作，如投影機開時，電動吊架和屏幕自動下降，投影機關時電動吊架和屏幕自動上升；
·可以利用XW-win軟件的視頻預覽功能，在將視頻經投影機投出到屏幕之前，確認播放的視頻圖像就是所需要的視頻圖像。
2、實現A/V系統的控制：
·通過主機後的RS232串口，控制VGA/RGB矩陣（A/V矩陣）自動選擇計算機的圖像輸出到投影機，并且投影機自動切換到VGA輸入；
·通過主機後的IR（紅外）控制口和IR（紅外發射棒），控制DVD（錄像機、MD、實物展臺）的所有動作，如播放、暫停、停止等功能；并且可以自動將DVD（錄影機、MD）的圖像切換到投影機，投影機自動選擇視頻輸入，自動將DVD（錄影機、MD、實物展臺）的聲音切換到功放；
·通過XW-VOL音量控制器，控制功放輸出音量的大小。
3、實現會議室環境系統的控制：
·通過XW-8（8路強電繼電器），控制日光燈的開關，并且能夠設置多種燈光模式預設（如會議模式、A/V模式、培訓模式等等），使得燈光迎合各種的場合需要。
·通過XW-8（8路強電繼電器），控制窗簾的開/合，迎合各種場合的需要；
·通過XW-8（8路強電繼電器），控制投影機、A/V設備的設備電源，實現電源的自動、節能管理，而且可以更好的保護設備，如系統會在投影機關機後預留足夠的時間給投影機散熱，然後才自動斷開投影機的電源；該系統配置了1個觸摸屏（ST-960），方便客戶使用：控制室操作人員使用XW-win，可實現所有設備的控制；主席臺上使用ST-960操作，完成一些簡單的控制操作。
